型材套品自动门

对应原页的参数资料

原始数值、列关系和条件按所列来源阅读；不把不同版本合成一张确认参数表。

型材套品自动门 · 官网原表1

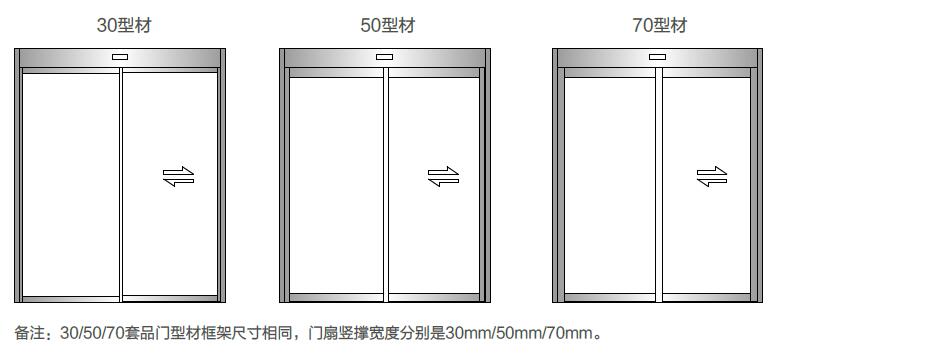

样式	图例	30型材 门体尺寸(m)		50型材 门体尺寸(m)		70型材 门体尺寸(m)
基本样式 （双开）		尺 寸 ①	W≤4.2 H≤2.6	尺 寸 ①	W≤4.2 H≤2.6	尺 寸 ①	W≤4.2 H≤2.6
		尺 寸 ②	4.2<W≤5 H≤2.6	尺 寸 ②	4.2<W≤5 2.6<H≤2.8	尺 寸 ②	4.2<W≤5 2.6<H≤3
基本样式 （左单开）		W≤2.3 H≤2.6		尺 寸 ①	W≤2.3 H≤2.6	尺 寸 ①	W≤2.3 H≤2.6
				尺 寸 ②	W≤3 H≤2.8	尺 寸 ②	W≤3 H≤3
基本样式 （右单开）		W≤2.3 H≤2.6		尺 寸 ①	W≤2.3 H≤2.6	尺 寸 ①	W≤2.3 H≤2.6
				尺 寸 ②	W≤3 H≤2.8	尺 寸 ②	W≤3 H≤3
基本样式+上亮+边门		尺 寸 ①	W≤6.7 H≤3.6	尺 寸 ①	W≤6.7 H≤3.6	尺 寸 ①	W≤6.7 H≤3.6
		尺 寸 ②	6.7<W≤7.5 H≤3.6	尺 寸 ②	6.7<W≤7.5 3.6<H≤3.8	尺 寸 ②	6.7<W≤7.5 3.6<H≤4
基本样式+上亮		尺 寸 ①	W≤4.2 H≤3.6	尺 寸 ①	W≤4.2 H≤3.6	尺 寸 ①	W≤4.2 H≤3.6
		尺 寸 ②	4.2<W≤5 H≤3.6	尺 寸 ②	4.2<W≤5 3.6<H≤3.8	尺 寸 ②	4.2<W≤5 3.6<H≤4
基本样式+边门		尺 寸 ①	W≤6.7 H≤2.6	尺 寸 ①	W≤6.7 H≤2.6	尺 寸 ①	W≤6.7 H≤2.6
		尺 寸 ②	6.7<W≤7.5 H≤2.6	尺 寸 ②	6.7<W≤7.5 2.6<H≤2.8	尺 寸 ②	6.7<W≤7.5 2.6<H≤3

把本型号对应到你的项目

门重、门宽与运动条件一起确认

把每扇活动门的尺寸、成品质量和随动附件范围分别记录。单开与双开按原表取对应列；不能只报两扇合计，也不能把型号中的数字直接当成任意配置的承载。关闭和打开位置、有效通行开口、行程及门头检修空间应在本门号图纸上对应。

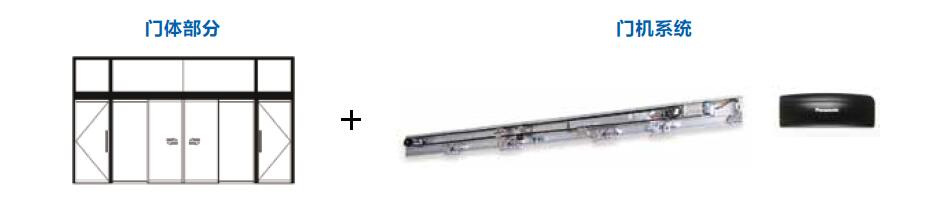

电机单件与整套门机分开询价

马达字段只描述其中一类资料。轨道、吊挂、皮带或其他传动、控制器、供电和外设分别列入交付清单。旧门改造还需说明哪些旧件保留，依据准确文件确认配套；外观相似或瓦数相同不构成互换证明。
